關于BGA植球中需要注意的事項
在BGA植球過程中,需要注意以下問題:
1、保持操作環境的清潔。
塵埃、雜質等污染物會對植球質量和焊接效果產生不良影響,因此在植球工作開始之前,需要對工作環境進行清潔和整理,確保工作區域的整潔和干凈,還需要佩戴防靜電手環,防止靜電。

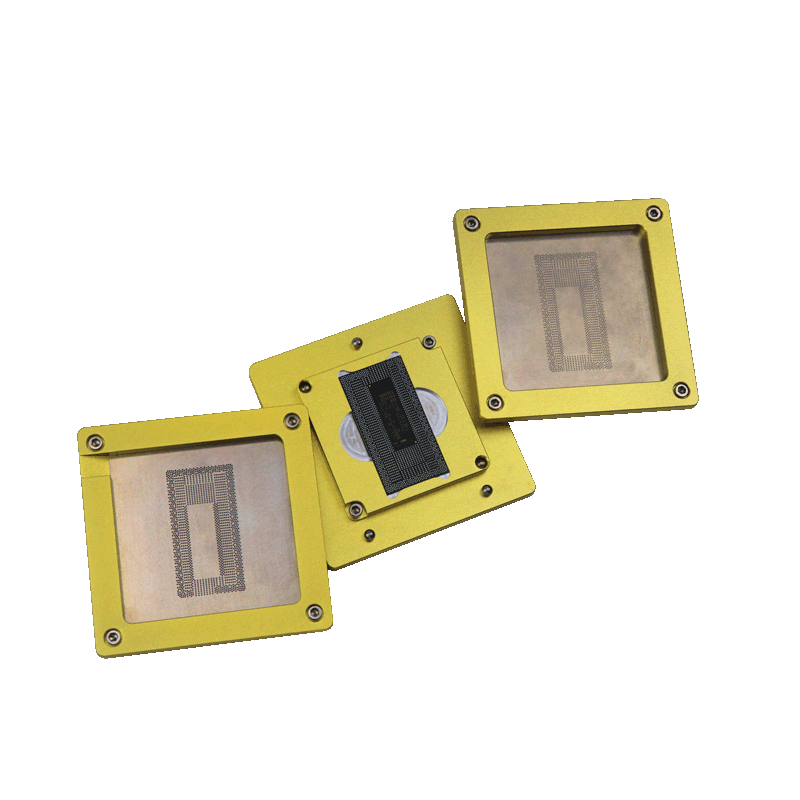

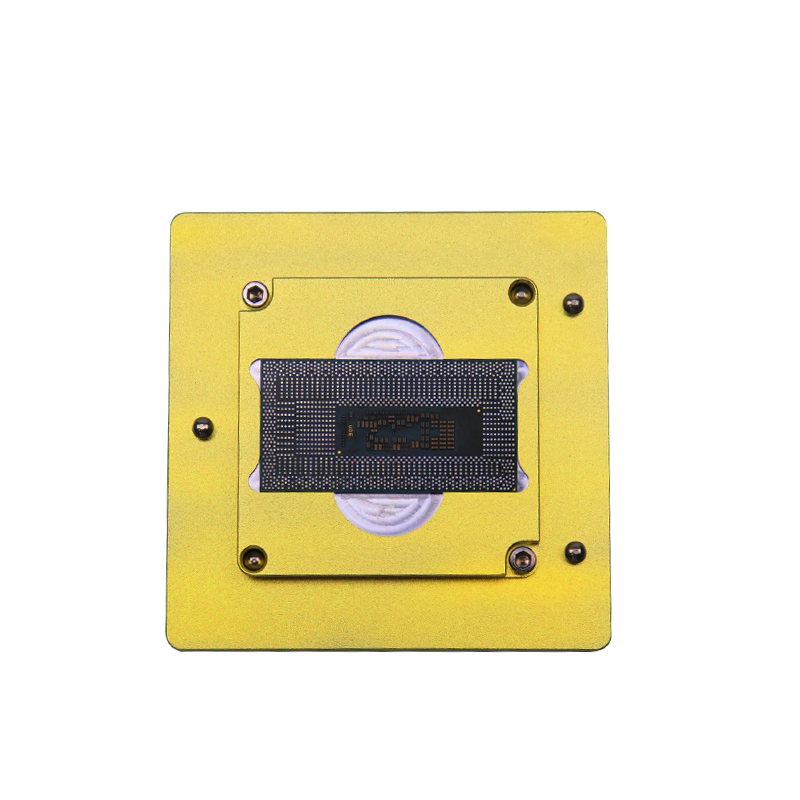

2、使用專門的定制植球臺時,bga模具底面禁止沾附錫球。
如果錫球模具底面沾附錫球,那么在植球時,bga模具與BGA PAD面之間的間隙將無法控制,這會導致BGA PAD面上布滿過多的錫球。
3、選擇合適的錫球。
在BGA植球過程中,如果使用植球工藝,那就需要根據芯片的規格來選擇相應的錫球大小,目前最合適的工藝就是先刮錫膏,再植錫球,但是也有一部分維修師是只單純刮錫膏,這也是另外一種工藝。
4、保證植球模具與BGA焊盤對齊。
在植球過程中,需要保證植球模具與BGA焊盤之間對齊,以確保每個焊盤上都有一個相應的錫球。如果沒有對齊,可能會導致焊接不牢固或者無法實現有效的焊接。
5、注意控制植球的時間和溫度。
植球需要在一定的溫度和時間條件下進行。如果溫度過高或者時間過長,可能會導致錫球變形或者損壞;如果溫度過低或者時間過短,則可能無法實現有效的焊接。因此,在植球過程中,需要嚴格控制溫度和時間。
6、避免觸碰錫球。
在植球過程中,應避免觸碰錫球,以免對錫球的位置或形狀造成影響。
7、對助焊劑進行清洗。
在植球完成后,需要對助焊劑進行清洗,以防止助焊劑殘留在BGA器件上而影響焊接質量。
8、檢查植球質量。
在植球完成后,需要仔細檢查每個焊盤上的錫球是否清晰可見,并且錫球的形狀和高度是否符合要求。如果有任何不符合要求的地方,需要立即進行修復或者重新植球。
對于不同類型的BGA都可以根據它的尺寸和球點大小進行定制。總之,在BGA植球過程中需要注意細節和操作規范,確保每個環節的質量和焊接效果,只有這樣才能實現高質量、高效率的BGA植球過程。
