在現代電子設備的維修領域，BGA（Ball Grid Array，球柵陣列封裝）返修技術扮演著至關重要的角色。特別是對于 CPU 這類核心組件的返修，要求高精度和嚴格的工藝控制。本文將深入探討使用 BGA 返修臺返修 CPU 的技術要點和操作流程。

二、BGA 返修臺工作原理

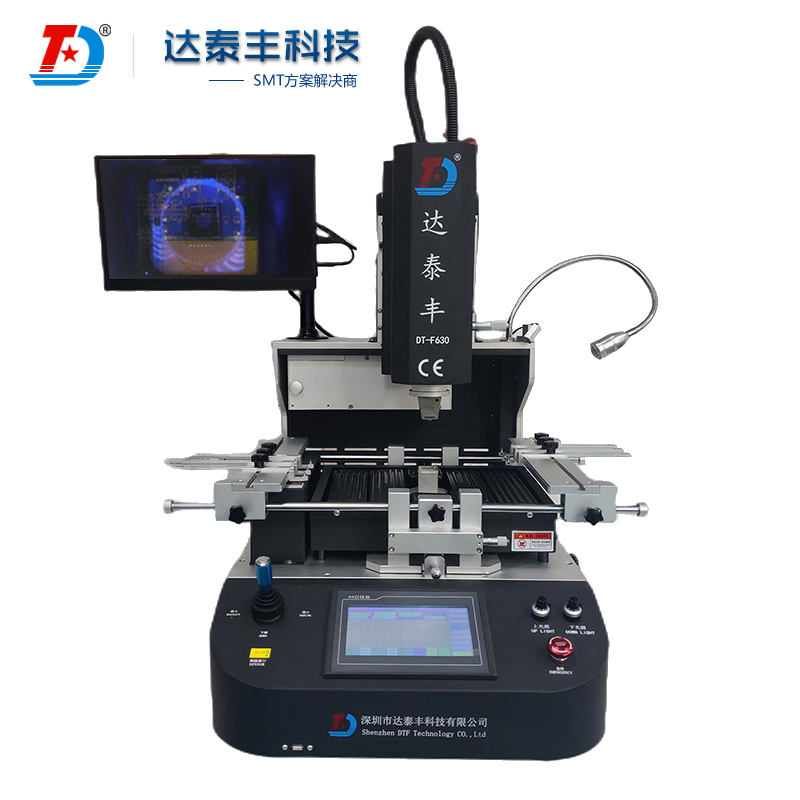

BGA 返修臺主要通過加熱系統、光學對位系統和控制系統協同工作。加熱系統能夠提供均勻且精確控制的溫度，以熔化 BGA 芯片底部的焊球。光學對位系統幫助確保新的芯片或返修后的芯片準確無誤地放置在 PCB 板上的對應位置。控制系統則負責協調各個部分的運作，保證整個返修過程的穩定性和準確性。

三、返修 CPU 前的準備工作

1. 工具與材料準備

- BGA光學 返修臺

- 合適的返修鋼網和植球治具

- 優質的無鉛焊膏

- 助焊劑

- 清潔工具（如無塵布、清潔劑）

2. 故障診斷與評估

- 對故障 CPU 進行全面的功能測試和外觀檢查，確定故障點和是否值得返修。

3. PCB 板處理

- 清理 PCB 板上的殘留焊料和雜質，確保焊接表面平整干凈。

 烘烤24-48小時，烘干水分，保證返修質量！

四、返修 CPU 的操作步驟

1. 拆除舊 CPU

- 將 PCB 板固定在 BGA 返修臺上，設置合適的加熱曲線，使焊球熔化，小心地取下舊 CPU。

2. 清理 PCB 焊盤和CPU表面錫渣

- 使用吸錫線和清潔劑用烙鐵清除 PCB 焊盤上和cpu表面的殘留焊料和氧化物。

3. 植球

- 選擇與 CPU 匹配的植球治具，進行植球，通過加熱使錫球與焊盤結合。再用匹配的鋼網，對準PCB板上的焊盤，涂抹適量的焊膏。

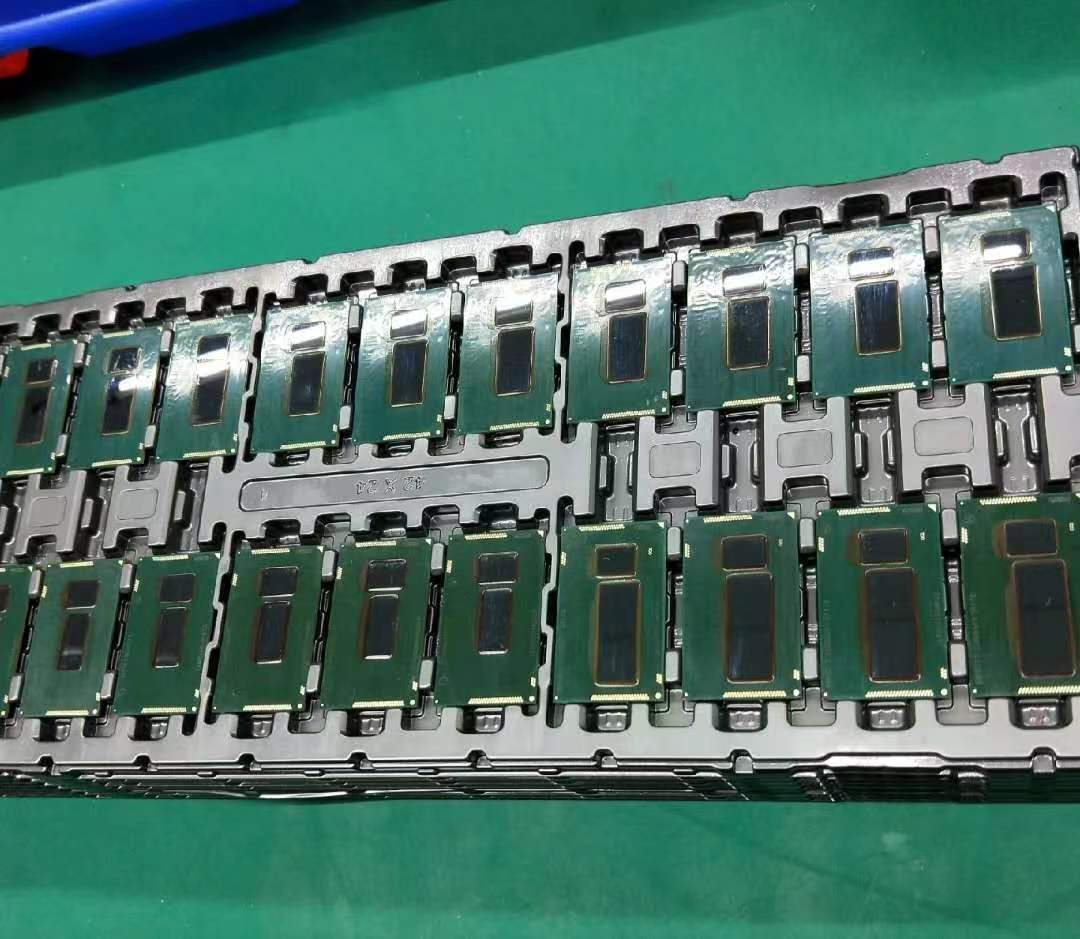

4. 安裝新 CPU 或返修后的 CPU

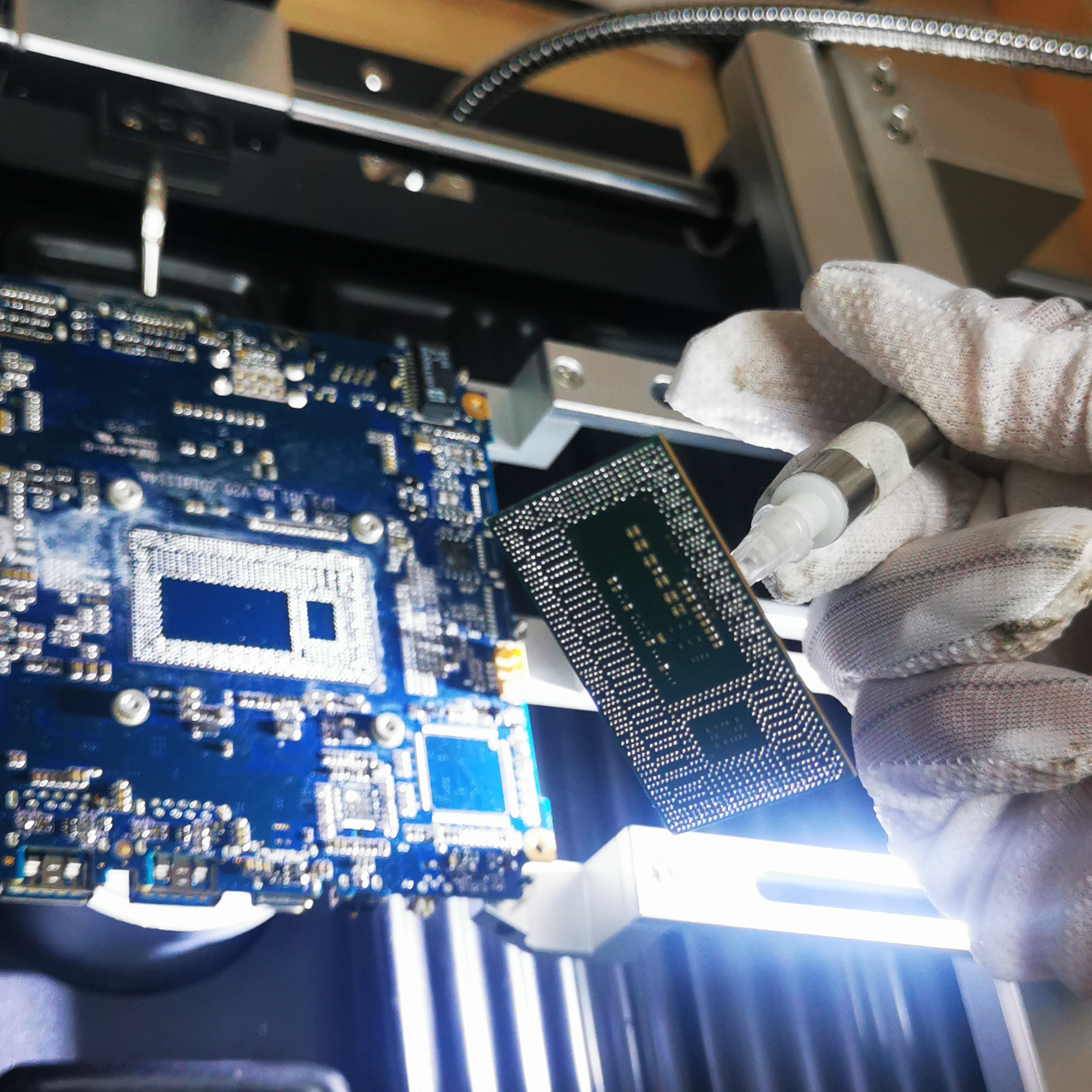

- 再次使用光學對準系統將 CPU 準確放置在 PCB 焊盤上，進行加熱焊接。

5. 冷卻與檢查

- 焊接完成后，讓 PCB 板自然冷卻，然后進行外觀檢查或者X-RAY檢測和初步的功能測試。

五、注意事項

1. 溫度控制

- 嚴格遵循 BGA 返修臺的操作手冊設置加熱溫度和時間，避免溫度過高或過低導致 PCB 板變形或焊球虛焊。

2. 操作環境

- 確保操作在干凈、無靜電的環境中進行，以防止灰塵和靜電對 CPU 造成損害。

3. 質量檢測

- 返修完成后，進行全面的功能測試和可靠性測試，確保 CPU 能夠正常穩定工作。

六、結論

BGA 返修臺為 CPU 的返修提供了可行的技術手段，但需要維修人員具備豐富的經驗、精湛的技術和嚴謹的操作流程。只有在各個環節都嚴格把控，才能成功返修 CPU，恢復電子設備的正常運行。
