TDA7388/TDA7580是ST公司（意法半導體公司全球第五大半導體公司，服務所有電子細分市場的領先集成器件制造商）生產的四聲道汽車專用IC這款芯片采用的是BTL的輸出形式，外圍原件極少但是音質極佳，安裝也非常的方便，封裝為25腳雙列直插式。電源供電為直流12V-15V，本款產品為四聲道功放模塊，采用最通用的電路模式設計理念也非常的符合IC的整體效果。套件的用料也極其講究尼康專用的音頻電容，飛利浦的薄膜電容，臺產的高效濾波電容，為了方便連接，本板的輸入輸出全部采用了0.5mm的接線端子，方便外接連線。

IC輸出功率：

TDA7381---4X25W

TDA7382---4X22W

TDA7388---4X41W

TB2929HQ---4X45W

TDA7850---4X50W

IC可用 7381 7382，TB2929HQ……7388和7850等多款IC（此系列IC僅在于最后一個數字不同，功率不一樣，而線路通用）

本板尺寸：（48.5mm*78mm*2mm）

該板適用與汽車改裝，產品升級，桌面功放放大模塊，電腦有源音響升級模塊。

圖一【IC TDA7850】

技術參數：

? 高輸出功率能力：

? -4 ×50W/4Ω最大。

? -4 ×30W/4Ω@14.4V的，1KHz的，10％

? -4 ×80W/2Ω最大。

? -4 ×55W/2Ω@14.4V的，1KHz的，10％

? MOSFET輸出功率級

? 優秀的驅動能力2Ω

? 高保真級失真

? 低輸出噪聲

? 意法半導體，由功能

? 靜音功能

? 很少的外部元件數量：

? 內部固定增益（為26dB）

? 無需外部補償

? 無自舉電容

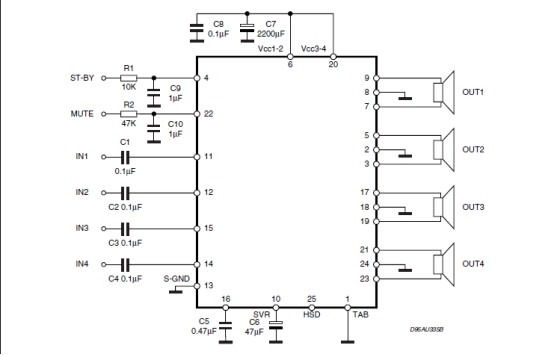

圖二【原理圖】

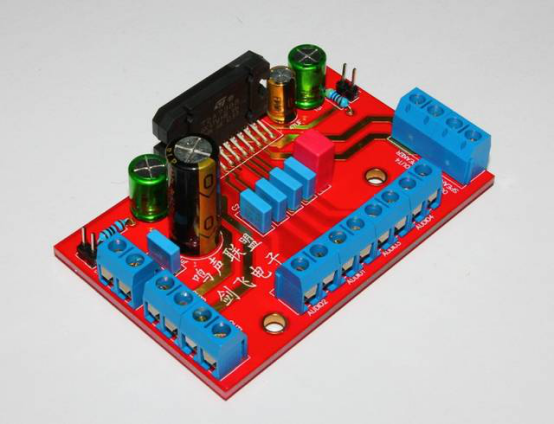

圖三【產品圖】

圖四【產品圖】

圖五【產品圖】
