經工程人員的努力，佶典電子科技正式推出一款低功耗遠程無線視頻傳輸產品：ZAH3800主板，本板全面采用最新技術，100MW穩定輸出20DB信號，但發射功率達到20DB大，該產品的最大優勢為：

1、工作頻率為：900M或740M，可以根據不同國家定制。

2、全向360度收發模式天線，不用點對點對向，直徑1KM內無死角傳輸。最遠可以5KM（實測因環境影響而有變化）

3、雙向點對多點網橋（最多4個分點）

4、網線直連方式，區別于一般的網橋點對點。

5、最大可以傳輸4個500W視頻信號

6、設置簡單方便，直接開關對網。

7、38*38設計，全面兼容市場所有的攝像頭內置！

8、功率小，可以實際太陽能式供電，或理電供電，耗電量最小值為10MA

ZAH3800 網橋板使用說明

1. 主要電氣性能指標

·工作頻率：750MHz,915MHz

·頻譜帶寬：1M, 2M, 4M, 8M

·最大速率：32.5Mbps

·發射功率：20±2dBm MCS7

·最大功耗：400mA@3.3V

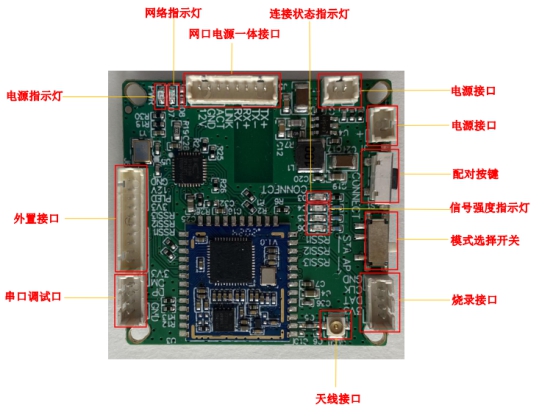

2. 網橋板參考實物

·接線說明

1、電源用 DC12V 供電，可以用標配的網口電源一體線供電，也可在電源口用 12V 單獨供電。同時，多余的電源口也可用于給外設供電。

2、模式選擇開關，往上撥是 AP 模式，往下?lián)苁?STA 模式，板載也有絲印標注。（請注意，模式選擇僅在開機時檢測，如需更換模式，需要重啟設備。）

3、配對按鍵，長按進行配對，配對過程中，連接狀態指示燈（藍燈）閃爍，松手后，藍燈常亮，表示配對成功。

4、燒錄接口，僅供工程人員調試使用。

5、串口，用于打印調試信息。

6、IPEX 天線座子，接天線。

7、外置接口：用于把信號引出到模具上，其中包括：配對信號，模式信號，連接狀態指示燈，信號強度指示燈，電源指示燈，3.3V 電平以及12V 電平和 GND。

·LED 指示燈說明

1、電源指示燈：紅燈，插上電源以后，紅燈常亮。

2、網絡指示燈：綠燈，接上網線，有數據通信時，綠燈閃爍。

3、連接狀態指示燈：藍燈，配對時藍燈閃爍，連接后藍燈常亮。

4、信號強度指示燈：三個紅燈。紅燈全亮的時候，表示接收到的 rssi 大于-40dBm；兩個燈亮的時候，rssi 大于-60dBm，小于-40dBm；只有一個燈亮的時候，rssi 大于-80dBm，小于-60dBm；當紅燈都不亮，但連接沒斷開（藍燈常亮）時，表示 rssi 小于-80dBm。

3、使用說明

·配對方法

注：以多個網橋板為例說明使用方法

1、在上電之前，將其中一個板子設置為 AP（開關往上撥），其他板子設置為 STA（開關往下?lián)埽?/p>

2、插上電源。此時電源指示燈紅燈常亮，表示電源正常。

3、同時按下 AP 和其中一個 STA 的配對鍵，等待兩個板子的藍燈都出現閃爍，這時代表兩個板子已經成功配對，可以松開手（如果之前已經配對過，則可以直接跳過步驟 3）。

4、等待步驟 3 中的兩個板子藍燈常亮，這時代表兩個板子已經建立連接，網橋可以實現以太網透?jìng)鞯墓δ堋Ｈ绻麅蓚€(gè)板子的藍燈不亮，說明沒有建立連接或者連接已斷開。

5、如果有多個網橋需要配對連接，則重復步驟 3～4 即可。

6、如果網橋的工作模式發生了變化（AP/STA)，網橋需要重新配對，確保網橋能夠正常工作。

7、當步驟 4 完成后，網橋會保存連接信息，會在下次重新上電后或斷線后重新回連。

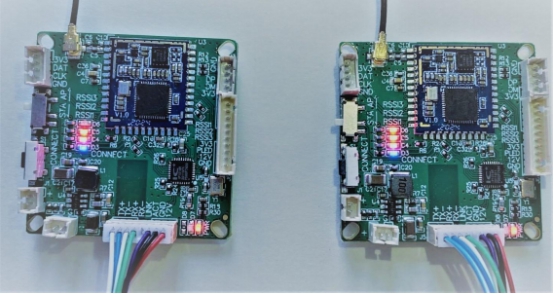

·配對后燈的狀態如圖

4、使用注意事項

· 建議使用支架將網橋架高至 1.5 米以上，以排除人員走動對天線傳播路線的干擾；

· 不要將網橋過分靠近墻體，過分靠近將會影響天線的性能；

· 部分天線本身不支持彎折，如果天線上貼有“不可彎折”標簽，請不要彎折：

· 不要將網橋放得太近，建議保持 1 米以上距離以防止信號過強導致接收靈敏度降低：

5、常見故障排除

1、無法配對

檢查模式選擇開關是否正確，正確的模式是，有且只有一個網橋?yàn)?AP 模式，其余一個或多個網橋應處于 STA 模式。

2、網橋反復重啟

檢查網橋供電電壓是否正常，例如供電線沒接穩妥，容易松動。

3、切換角色后重啟回連不上

ZAH3800 網橋不支持工作模式（AP/STA）熱切換，當網橋角色切換后，需要斷電重啟新模式才會起效。需要注意的是，若之前是 AP 模式的網橋，且已經配對過 1 個以上的其他網橋，則角色切換重啟后，該網橋只會回連保存的第一個網橋，這時很容易出現回連不上的問題（切換后的網橋?qū)嶋H上是有發起回連的，但并不一定是回連客戶所需的那個網橋）。因此，網橋角色切換后，需要重啟重新配對，確保網橋后續的正常工作。

4、更多問題

如遇更多使用問題，請聯系我司。

6、使用環境條件

工作溫度：-40℃~+85℃；

貯存溫度：-40℃~+85℃；

相對濕度：5%~95%；

大氣壓力：70kPa~106kPa；

海拔高度：≤4000m
