BGA恒溫加熱平臺，也被稱為鐵板燒，是主要作用于與BGA融球、除錫（拖錫）、焊接的一種加熱設備。

1、一般要設置多少溫度

恒溫加熱平臺在BGA作業中，融球與除錫一般設置250°C左右。具體需要根據BGA芯片耐熱程度設置。

2、加熱范圍，用途

1. 實驗室。

2. LED燈類。

3. 電子元件。

4. LCD/液晶屏維修。

3、BGA恒溫加熱平臺控制系統

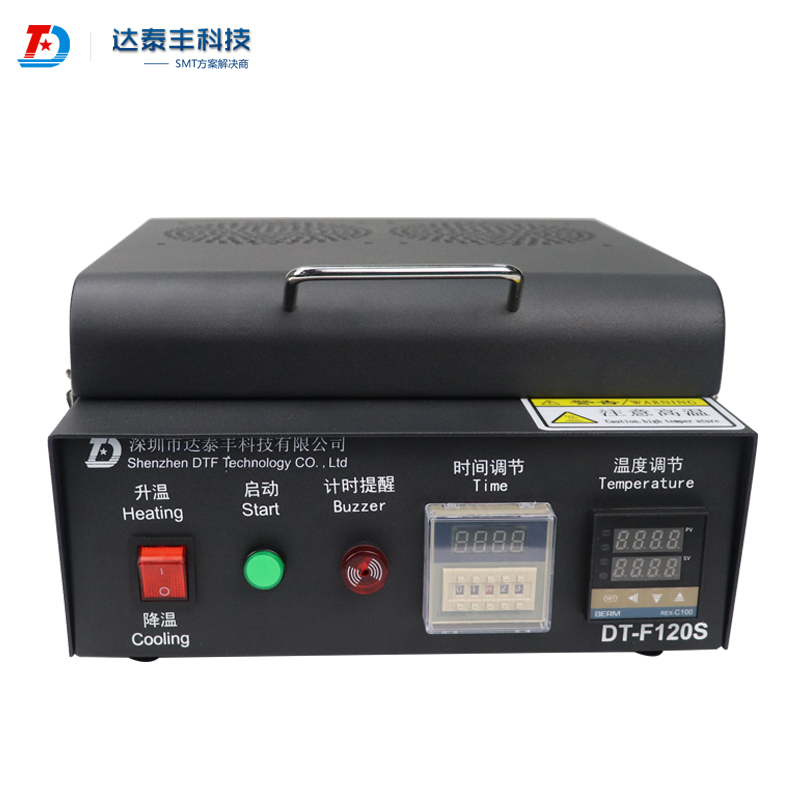

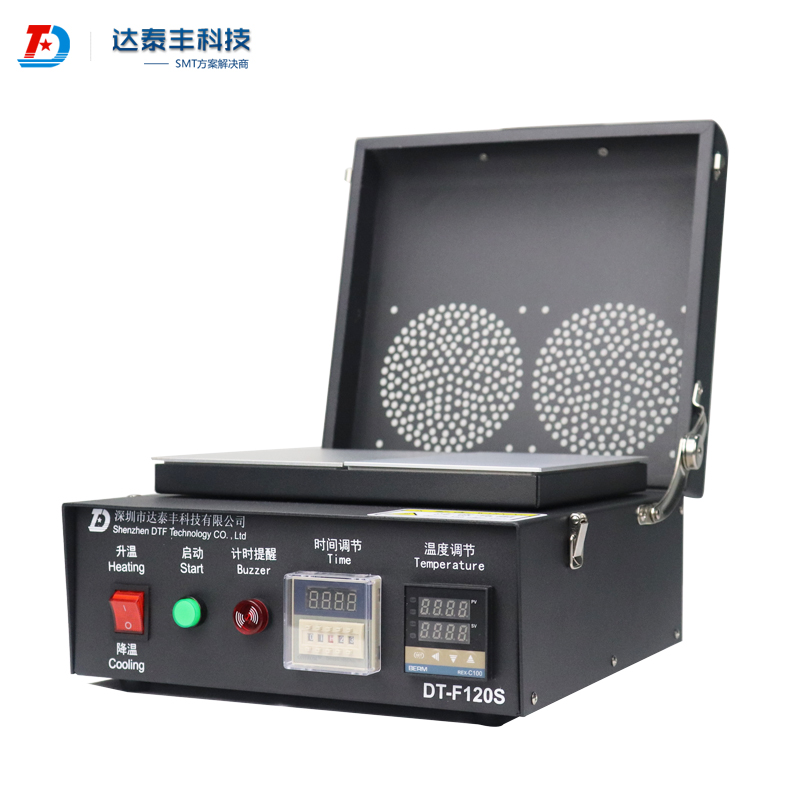

如圖所示，市面上恒溫加熱平臺，如達泰豐DT-F120S操作簡單，易上手。

4、怎么使用工作原理

具體步驟：

A 設置溫度；B 啟動升溫開關。

達泰豐BGA恒溫加熱平臺DT-F120S使用方法除錫視頻。

5、使用注意事項

• 電源為220V AC 50/60HZ，需有接地線的漏電開關和三孔插座。

• 勿隨意改動內部接線。


• 工作時避免手臂等部位觸碰到熱板，以防燙傷。


• 工作時注意加熱平臺后方風口有無堵塞。

達泰豐科技自主研發BGA恒溫加熱平臺簡介：

一、主要特點：

1.可實行加熱時間提醒。

2.具有很好的隔熱能力。

3.溫度實時控制顯示。

4..功能配置升級，增加抽風功能。

5.采用三條高精度大功率發熱管，恒溫加熱溫度更穩定，更準確。

6.人性化設計，全面考慮操作者的安全保護。

產品規格：

發熱板尺寸：120MM×200MM

2.功    率：1200W

3.溫度設定：室溫～400℃可調，PID控溫

4.溫度控制：K型熱電偶、閉環控制

5.工作電壓：AC220V  50/60Hz

6.外形尺寸：300MM×300MM×170MM(L×W×H)

7.重量：6Kg

三、自整定功能

在極大多數溫度控制要求較高的場合均采用 PID 過程控制，對于不同的溫控對象各有不同的最佳比例帶（P）、微分時間（I）、積分時間（D）參數。

傳統的 PID 儀表，上述參數的整定都是由有經驗的過程控制專家來操作整定，否則極有可能由于參數的不匹配，而造成整個系統失控，這對廣大用戶的使用帶來了麻煩。

而本系列儀表，因帶有 PID 參數自整定功能，啟動該功能后，它能自動根據控制對象，模擬專家操作自動進行搜索，整定出最佳參數， 使之達到最佳控溫效果。

四、如何使用自整定功能

（1）按 SET 鍵，進入第二設定區，根據設定操作流程進入“自整定設定狀態”，將“OUT1” 設定為“01”后，按 SET 鍵 5 秒，儀表退出設定狀態，進入自整定狀態，此時 OUT1指示燈閃爍，在設定點附近經位式控制達到三個周波后（整定時間根據不同對象長短不同）自整定結果，“OUT1”指示燈熄滅，整定出來的 P.I.D 參數自動保存于儀表內。

（2）若需檢查整定后出來的 P.I.D 參數，可在設定操作的第二設定區進行。

（3）在儀表自整定過程中，必須保持電源的連續并盡量減少干擾，否則可重新啟動自整定。

（4）在控溫對象初始升溫過程中啟動自整定和在接近整定點（即控制點）時啟動自整定出來的兩套參數有可能不一致，一般選用后一套參數為佳。

（5）在干擾很大的場合，可能采用多次整定的方法檢查整定后出來的參數的合理性后進行確定選擇修正。
