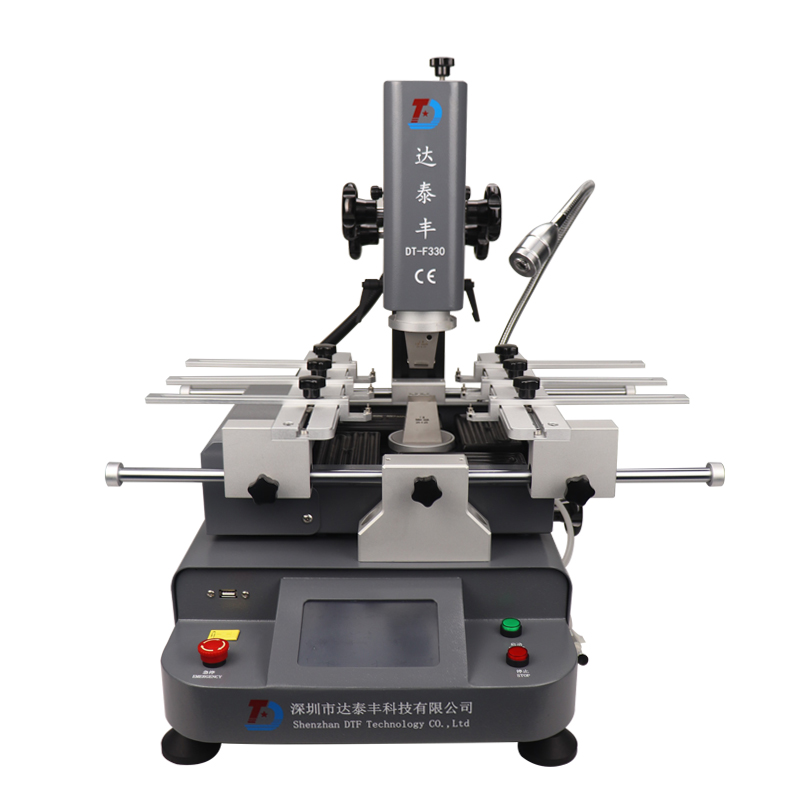

智能型三溫區BGA返修臺
一、返修臺的安裝要求
1、遠離易燃、易爆、腐蝕性氣體或液體的環境。
2、避免多濕場所,空氣濕度小于90%。
3、環境溫度-10℃~40℃,避免陽光直射,爆曬。
4、無灰塵、漂浮性纖維及金屬顆粒的作業環境。
5、安裝平面要求水平、牢固、無振動。
6、機身上嚴禁放置重物。
7、避免受到空調機、加熱器或通風機直接氣流的影響。
8、返修臺背面預留30CM以上的空間,以便散熱。
9、擺放返修臺的工作臺建議表面積(400×500毫米)相對水平,高度500~450毫米。
10、設備的配線必須由合格專業技術人員進行操作,主線2。5平方,設備必須接地良好。
11、設備停用時關掉電源主開關,長期停用必須拔掉電源插頭。
二、產品規格及技術參數
總功率 | 3600W |
上部加熱功率 | 1200W |
下部加熱功率 | 1200W |
紅外預熱溫區 | 1200W |
上部調節高度 | 0-95mm |
下部調節高度 | 0-41mm |
PCB尺寸 | Max 330×330mm 實際尺寸可根據需要變更使用。 |
電源 | AC220V±10% 50/60Hz |
溫度控制 | K型高熱電偶閉環控制,獨立溫控, 精度可達±2度 |
電器選材 | 達泰豐自主研發BGA返修控制系統 |
測溫接口數量 | 1個 |
外形尺寸 | 480×330×590mm |
包裝尺寸 | 600×600×600mm |
機器重量 | 25kg |

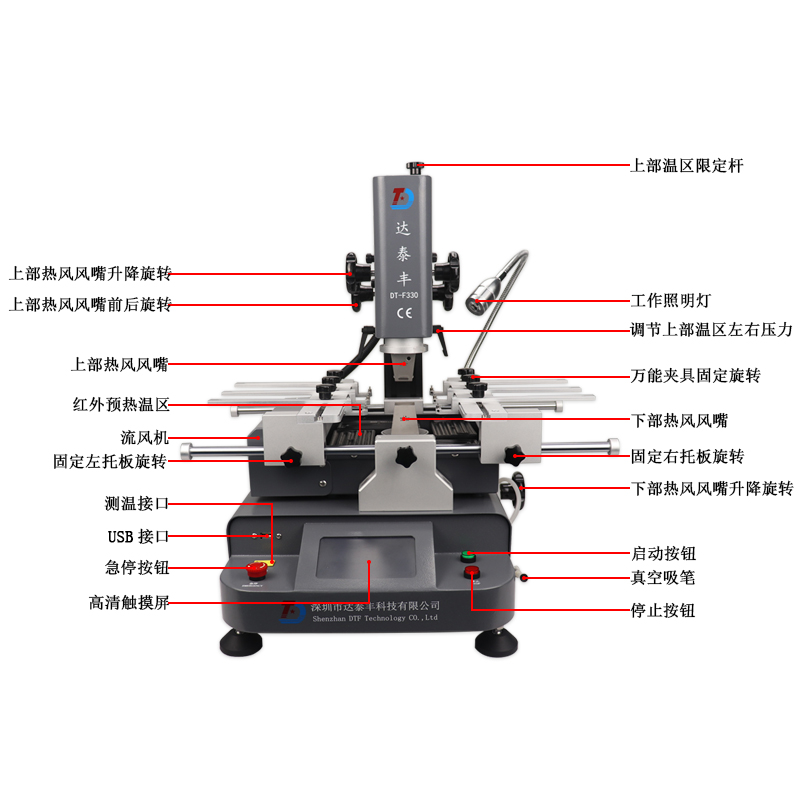

面標適配 | 急停,啟動,照明,USB接口,測溫接口(選配:24W,T12烙鐵手柄接口,調溫按鈕) |
外觀顏色 | 灰色 |
三、程序設置及操作使用
(一)功能介紹

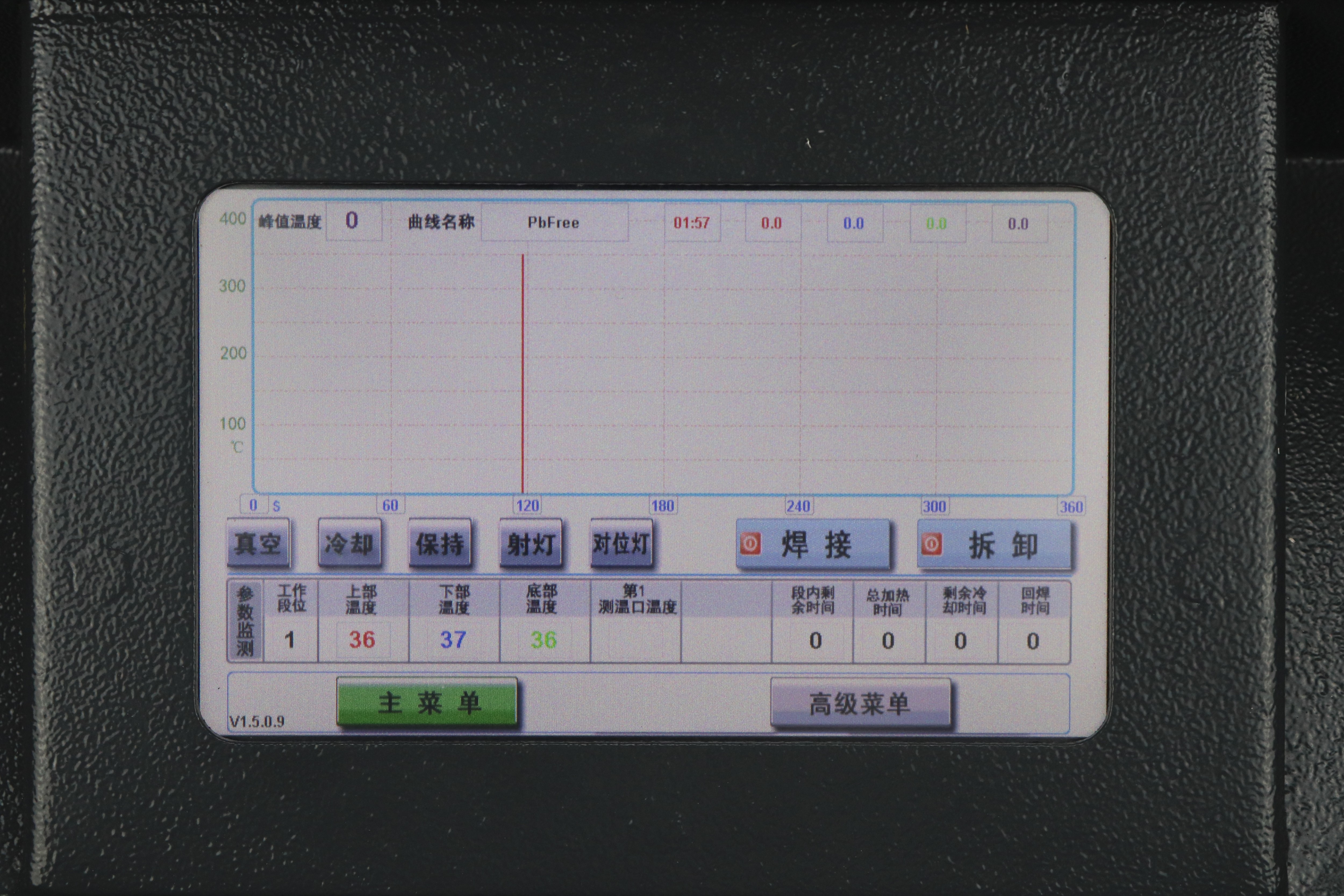

畫面名稱:開機界面
曲線選擇:在開機界面內點-高級菜單-進入曲線管理。
主菜單:按鈕彈出用戶當前使用的實時參數。
真空:用戶點擊后系統啟動真空盤操作999S。
冷卻:在待機情況下用戶點擊后系統啟動主板冷卻風機動行999S。
保持:在焊接或拆卸過程中,用戶點擊后系統保持按下保持時的溫度狀態。
射燈:在開機情況下用戶點擊后啟動工作照明。
焊接:用戶點擊后啟動焊接功能,焊接完畢自動運行冷卻功能。
拆卸:用戶點擊后啟動加熱拆焊功能,完畢產生真空功能,方便取下芯片。
參數監測:
工作段位:實時顯示運行當前運行到的溫區區段。
上部溫度:實時顯示上部溫區到達PBC主板的溫度。
下部溫度:實時顯示下部溫區到達PBC主板的溫度
底部溫度:顯示紅外溫區到達PBC板的實測溫度。
第1測溫口溫度:當接上外測線時,顯示外測溫度,未接上時顯示空。
段內剩余時間:顯示當前運行的溫區還剩余多少時間(S秒)。
總加熱時間:顯示運行曲線后的累加時間(秒)。
剩余冷卻時間:顯示當前冷卻時間倒計時。
回焊時間:設定的回焊時間(秒)。
(二)操作使用
1.拆卸:
(1)打開電源總開關后,按上述方法設置各項程序,開啟電源。

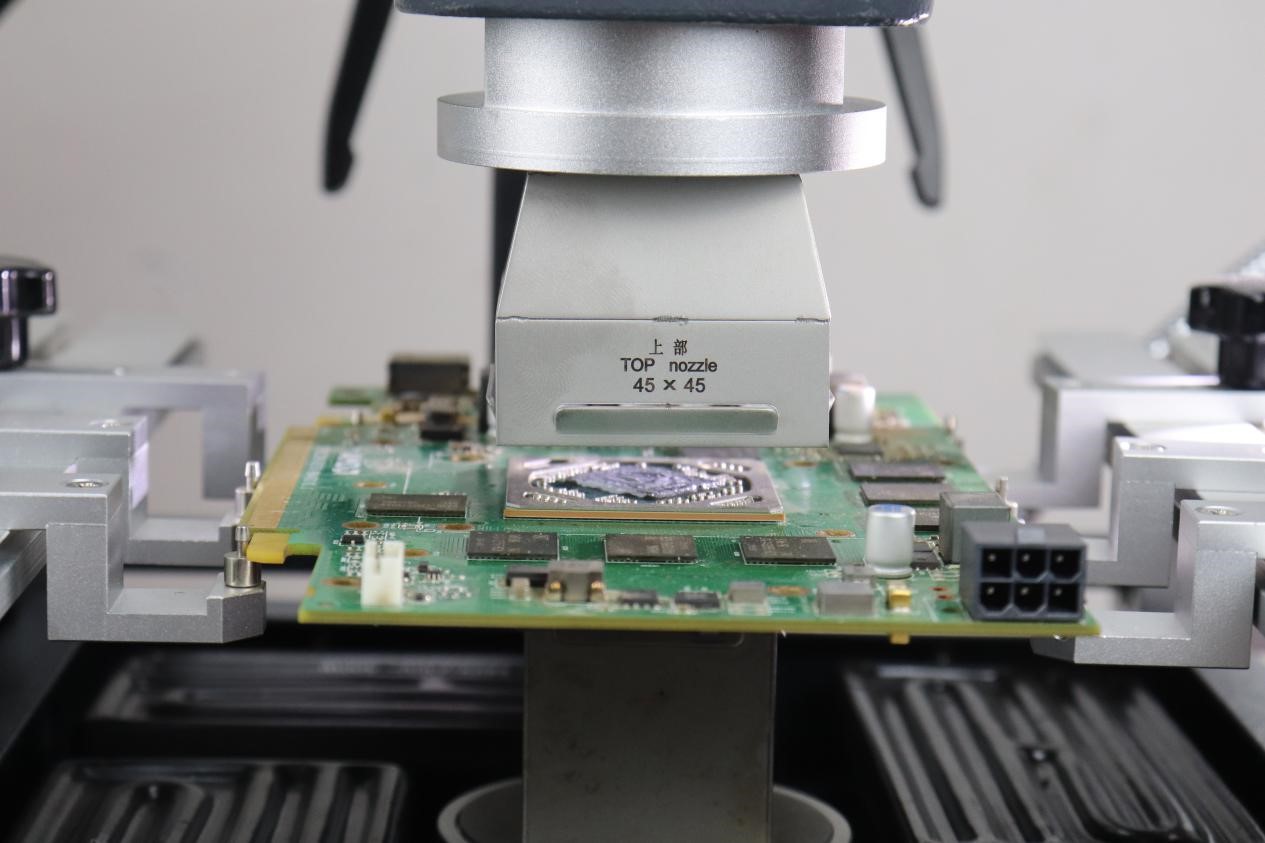

(2)安裝需拆卸的PCB板和合適的風嘴,使上部發熱器中心正對PCB板上的BGA 中心, 轉動上部發熱器操作手柄,使上部發熱器下行,當發熱器風嘴的下表面距BGA上表面3~5MM時停止,點擊拆卸按鈕鍵,此時系統開始加熱,并按你設定的本組數據,實現預熱。加熱等,直至程序運作完成,此時系統報警; 轉動上部發熱操作手柄,使上部發熱器上行,吸出BGA , 拆卸工序結束。
2.焊接:
(1)打開電源總開關后,按上述方法設置各項程序,開啟電源。
(2)安裝需焊接的BGA 以及PCB板和合適的風嘴;使上部發熱器中心正對PCB板上的BGA 中心, 轉動上部發熱操作手柄,使上部發熱器下行,當發熱器風嘴的下表面距BGA上表面3~5MM時停止。 點擊焊接按鈕鍵,此時系統開始加熱,并按你設定的本組數據,實現預熱。加熱…。等,直至程序運作完成,此時烽鳴器報警;轉動上部發熱操作手柄,使上部發熱器上行焊接工序結束。
(3)手動對位完成后,將上部加熱頭移動至BGA芯片中心位置,使BGA中心位正對下部熱風加熱器的中心。
(4)點擊啟動按鈕鍵,此時系統開始加熱,并按你設定的本組數據,實現預熱。加熱…直至程序運作完成,此時烽鳴器報警;轉動上部發熱操作手柄,使上部發熱器上行,程式運作完成。
